文章概要：楔形絲過濾篩產品必備基礎信息

一、產品概述：

楔形絲網又名約翰遜網，英文名Johnson Screen，分為：篩管Screen tube和篩板 Screen plate兩種。楔形濾芯是由楔形即“V”形的不銹鋼絲和不銹鋼支撐條組成的。濾芯的光滑面為過濾表面，縫隙為條形，屬于表層過濾形式。作為多種形式的自動過濾器（如自動反沖洗、刮刀自清洗、刮盤自清洗、吸吮式自清洗過濾器）的適宜過濾元件被廣泛地應用于各種行業的流體過濾。廣泛應用于石油化工，煤礦，打井，污水處理，食品、制藥、造紙、環保等的過濾。

結構原理：不銹鋼楔形濾網是一種用于篩分、過濾的金屬網狀的結構元件，具有高的強度、剛度和承載能力，可以做成多種形狀的剛性篩分過濾裝置

二、產品特點：

1、連續的縫隙大大增加了通流面積，因此與含水層能很好的接觸。

2、V型篩條結構形成楔形縫隙，避免了堵塞，確保流通順暢。

3、使用壽命較長，連續的孔隙能長期有效使用。降低了維護費用。

4、楔形絲濾水管結構堅固，孔隙率高，縫隙尺寸精確。

5、楔形絲濾水管容易反沖洗，使用壽命長，質量可靠，綜合成本低。

 三、篩條與托條形狀規格:

注：材質：SS304，SS304L，SS316，SS316L，SS321、904，C276、2205、2207， 哈氏合金等

四、 分類

1、按過濾形式（加工形式）

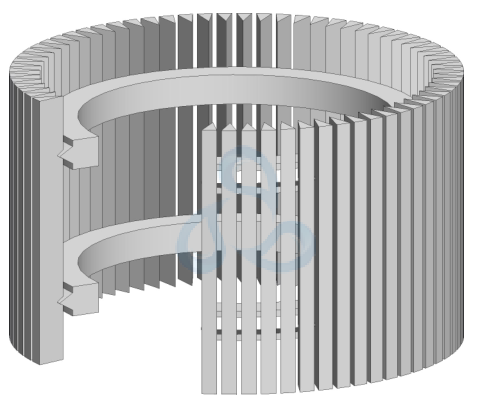

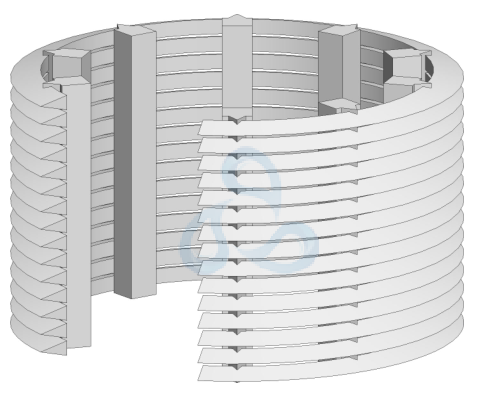

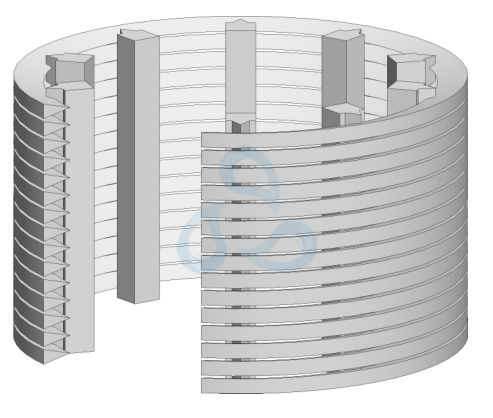

1.1、外進里出：正卷，托條在里，豎向排列，篩條寬面在外面

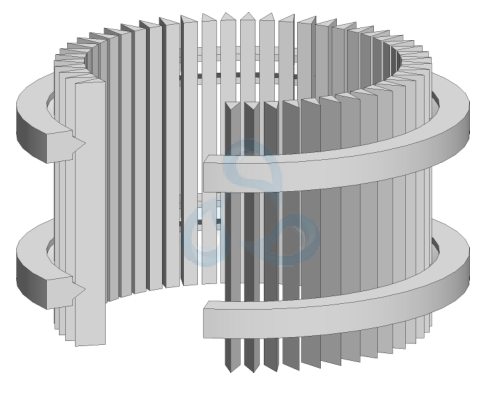

1.2、外進里出:正卷，托條在內，橫向排列，篩條寬面在外面

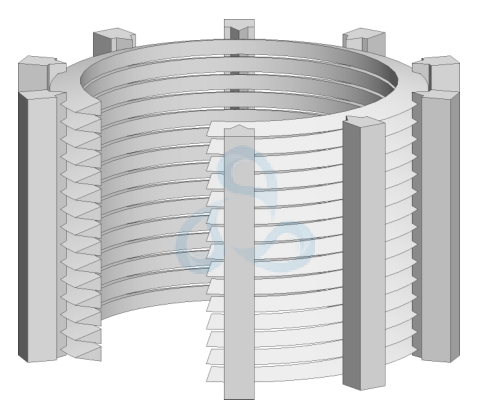

1.3、里進外出：反卷，托條在外，豎向排列，篩條寬面在里面

1.4、里進外出：反卷，托條在外，橫向排列，篩條寬面在里面

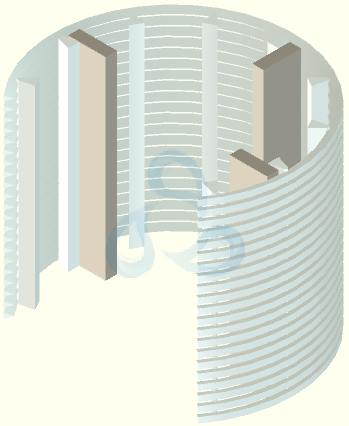

1.5、里進外出：反繞，托條在里，光滑面在里，篩條寬面在里面

2、按加強形式

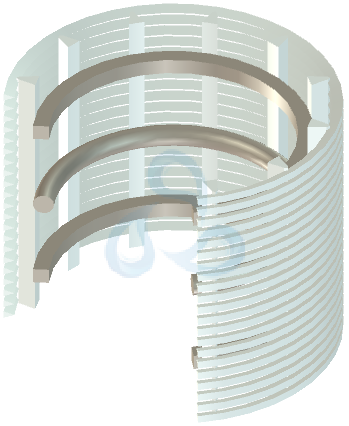

2.1、環狀加強筋（圓鋼或方鋼）

2.2、加襯管

2.3、縱向加強筋（加焊接扁鋼）

3、連接形式

3.1、螺紋連接

螺紋連接有外螺紋和內螺紋兩種連接形式，并且有公制（M）、管螺紋（G）、NPT（N）以及惠氏螺紋等多種螺紋連接形式，可根據用戶的需求制作。

3.2、法蘭連接

如果是法蘭連接，一定要弄明白是什么類型的法蘭，什么標準的法蘭、通徑和耐壓。如果沒有標準，那么一定要弄明白法蘭的內徑、外徑、厚度、安裝孔徑、安裝孔數以及PCD的直徑。

4、產品特性

縫隙(mm):0.02—0.5可根據客戶要求制作

開孔率高達30%.

長度最長為6米

外徑從φ20mm到φ1250mm
